第6回　照明編　'97/11/23

今回は、照明関連です。

これまで沢山のドールハウス本が出版されていますが、照明の設置方法につい ては詳しい解説がされていないのがほとんどです。それはなぜか？出版社もＰＬ 法を気にしているらしく、感電、漏電、火事などの事故がおこる可能性のある記 事は載せたくないのだそうです。でもいちばん知りたい事の一つなんですよね。 ここで紹介するのは、私の自己流の方法です、安くて簡単な方法を考えました。 あくまで一つの例としてご覧下さい。

準備する材料

好みの照明器具　・・・　ここで使用したのは　Ｈｏｕｓｅｗｏｒｋｓ社の
　　　　　　　　　　　　＃２６０５　と　＃２７５４番　（１２Ｖ）
トランス（１２Ｖ）、ピンセット、合成ゴム系接着剤、３ｍｍスチレンボード （模型店にあります）、はさみ、彫刻刀、市販のドールハウス用照明器具の電球 は、ほとんどが１２Ｖです日本の住宅のコンセントは１００Ｖですから、トラン スを使って電圧を変換することになりますまた、取り付けたい電球の数に見合っ た容量のトランスを選んで下さい。
ドールハウス用電球はショートしやすいので、取り替え用の電球も購入してお くとよいでしょう。

　模型店にあるような１００Ｖの電球や１，５Ｖの電球、麦球を使ってオリジ ナルの照明器具を作るのも楽しいですね。 現在はサーキットテープを使って配 線するのが主流のようですこれは電線がテープ状になっているので、壁に貼り付 けていくだけです。（その場合はハウスの組立→配線→壁紙貼り　という順番に なりますのでご注意下さい！）ただこの場合照明器具のコンセント部分が壁の表 に出てしまいます。それでもかまわないという方は、サーキットテープでやって みて下さい、簡単だそうです。

手順

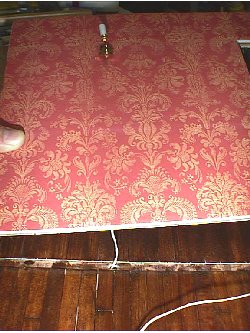

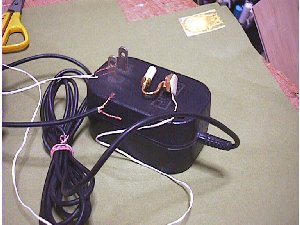

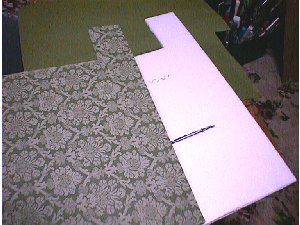

まず、コンセント部分を切り離しますピンセットを使って電線をむき出します （挟んで引っ張るだけで簡単に剥けます）同じようにトランスの電線もむき出し て、２つをつなぎますむき出しの電線から手を離してから、トランスをコンセン トに差し込みます。感電しないように気を付けて下さい！！無事に灯りがつきま したコンセントを抜いてから、つないだ電線を離します。これで電球の確認が終 わりました。 １階フロアの仕切り壁３ｍｍのスチレンボードをキットの仕切り壁と同じ大き さにカットして、階段側の壁紙を貼っておきます。壁紙を貼っていない側から電 線を通す穴をあけ、溝を掘ります。ボールペンで強くこするだけで跡がつきます 。壁紙側の穴から電線を通します。照明器具の接着面の両面テープをはがし、接 着剤で壁紙に付けます。溝に沿って電線を置き、接着剤で固定します。　 壁にコードを通したところ 壁の溝にコードを通します キットの板と張り合わせます。１階フロアの仕切り部分の溝に穴をあけ、電線 を床下に通せるようにします。 １階天井のシャンデリア天井の裏、つまり２階の床に電線の通り道になる溝を 彫ります。板の厚さは３ｍｍなので、深く彫りすぎないように注意してください 。彫刻刀があると便利です。天井にシートを貼り（塗装してもよいです）穴をあ け、天井側から電線を通します。シャンデリアの接着面のテープをはがし、接着 剤でしっかり付けます。電線を溝に沿って置き、固定します。カーペットを貼っ たときに電線部分がでこぼこにならないように気を付けて下さい。 天井に照明のコードを通します 溝にコードを通します。 ２階の床面はカーペットを貼ります

＊サーキットテープを利用した配線方法をお知りになりたい方は、「夢工房ド ールハウスＮｏ３・ブティック社」の６４ページをご覧下さい。

いよいよ次回からハウスの組立てに入る予定です、お楽しみに！
なお、これまで使用した道具や材料などのお問い合わせはｋｕｂｏまでメール をください。御意見御感想もお待ちしております。
